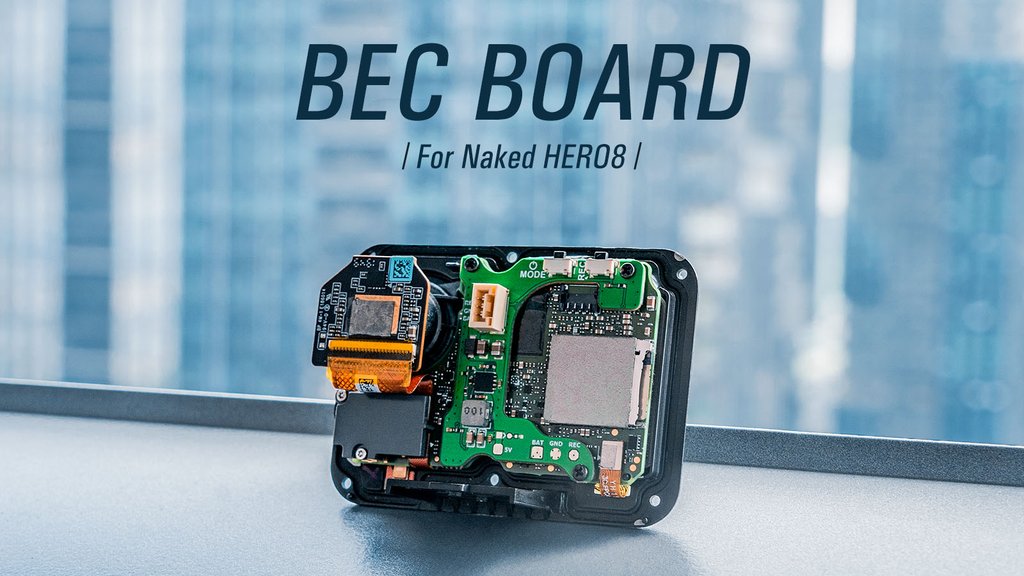

Scheda BEC per GoPro Hero 8
BETAFPV ha anche progettato una nuova scheda BEC per GoPro HERO8. Non dovrete più preoccuparvi che la vostra GoPro si spenga durante il volo. Questa scheda BEC pesa solo 1,5 g, rendendo la vostra GoPro nuda super ordinata e leggera. Questa scheda BEC ha un BEC integrato da 5V @ 2A, pulsanti standard GoPro, connettori LED a innesto e registrazione remota. Nota: la scheda BEC per HERO8 non è adatta al Case V2.
Caratteristiche della scheda Hero 8 BEC:
- La piastra BEC è appositamente progettata per GoPro HERO6 / 7/8 nuda, con un peso di circa 1,5 g, che rende la GoPro nuda più leggera e più facile da installare sul drone.
- La tensione di uscita del BEC è di 5 V @ 2 A, per evitare un blocco dell’alimentazione causato da un’alimentazione insufficiente per la scheda FC. Inoltre, sono integrati i pulsanti e i LED standard.
- Pulsanti standard GoPro integrati, pulsante di accensione/modalità e pulsante di registrazione.
- LED stock GoPro incorporato per lo stato della fotocamera.
- Il pad è a disposizione dei piloti per controllare la registrazione della GoPro tramite il trasmettitore radio.
- Grazie al connettore plug-in, è più facile collegarsi al controller di volo per l’alimentazione e la registrazione.
Specifiche della scheda:
- Articolo: Scheda BEC per camera nuda

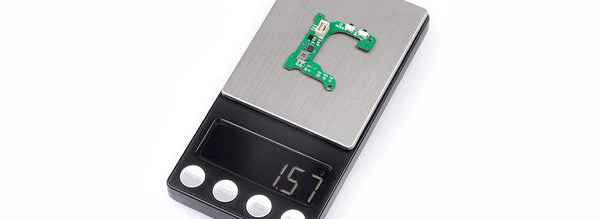

- Peso: 1,57 g
- Uscita: 5 V a 2 A
- Tensione di ingresso: 2-4S
- Connettore: connettore GH 1,25 3P

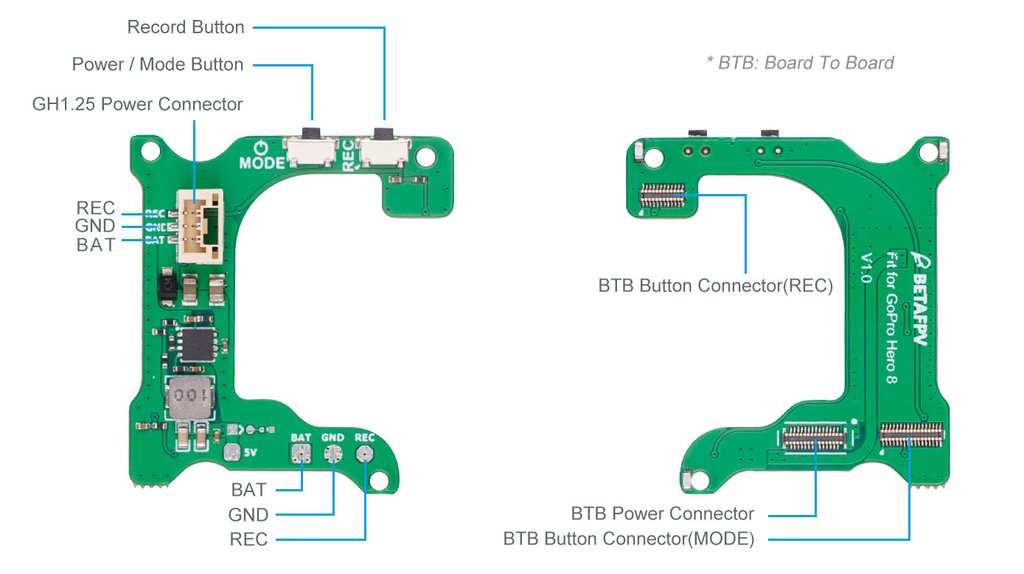

Schema della scheda BEC
- Accensione: premere il pulsante di accensione/modalità, il LED lampeggia tre volte e si spegne.
- Avviare la registrazione: premere una volta il pulsante “Record” e il LED lampeggerà lentamente. Se il LED lampeggia una volta e poi si spegne, significa che la scheda SD non è presente.
- Interruzione della registrazione: premere il pulsante “Record”, il LED smette di lampeggiare lentamente.
Scheda BEC per GoPro HERO8

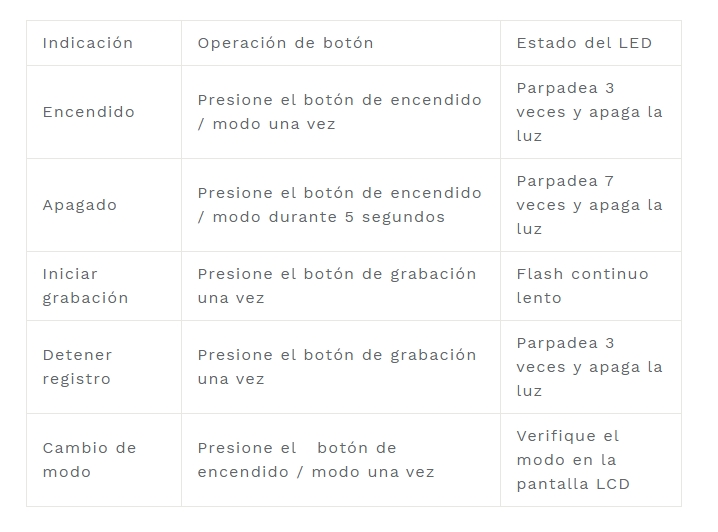

Stato del LED
In condizioni operative normali , collegare prima il connettore GH1.25 alla videocamera GoPro Lite e poi alla batteria. Il LED lampeggia una volta, quindi è necessario premere il pulsante di accensione/modalità una volta al secondo per accenderlo. Il LED sulla scheda BEC ha lo stesso stato del LED standard sulla scheda madre della GoPro.
Come impostare la registrazione remota
Utilizziamo la funzione Pinio di Betaflight per controllare la registrazione. Innanzitutto, configurare la funzione Pinio del pin B12 della scheda FC. resource FLASH_CS 1 NONE resource PINIO 1 B12 set pinio_box = 40,255,255,255 save Successivamente, assegna uno dei canali di commutazione del tuo trasmettitore radio a questo Pinio (noto anche come USER1). Come illustrato di seguito, assegniamo il canale AUX4 del trasmettitore radio a USER1 Pinio. Il cursore nell’area arancione significa che il pulsante è stato rilasciato e l’area bianca significa che il pulsante è stato premuto. Mantenete quindi il cursore nell’area arancione predefinita.
In terzo luogo, controlla se la funzione Pinio funziona. Commutare l’interruttore e fare in modo che il cursore si sposti dalla zona arancione alla zona bianca e infine di nuovo alla zona arancione. A questo punto è possibile controllare lo stato del LED per verificare se la registrazione è stata avviata. Utilizzare lo stesso procedimento per interrompere la registrazione. Se utilizzi la scheda 12A F4 AIO FC , come il drone 85X whoop, userai il pin LED_STRIP (noto anche come pin pad A08) per la funzione Pinio.
risorsa LED_STRIP 1 NONE risorsa PINIO 1 A08 set pinio_box = 40,255,255,255 store
Parti della serie Naked Camera
Sappiamo che alcuni piloti potrebbero avere delle domande su come ottenere la custodia della telecamera nuda o alcuni potrebbero voler prendere direttamente la telecamera nuda. Ecco altre opzioni per un’installazione migliore.
Come smontare GoPro HERO 6/8 Black
Un ringraziamento speciale a JONAH BLAESER, che ha fornito il metodo di smontaggio della GoPro HERO6 / 8 Black. Se sei interessato, consulta il link per conoscere i passaggi specifici per creare la tua GoPro nuda. Guida allo smontaggio di GoPro HERO6 Black Forniamo anche il metodo di smontaggio di GoPro HERO8 Black.

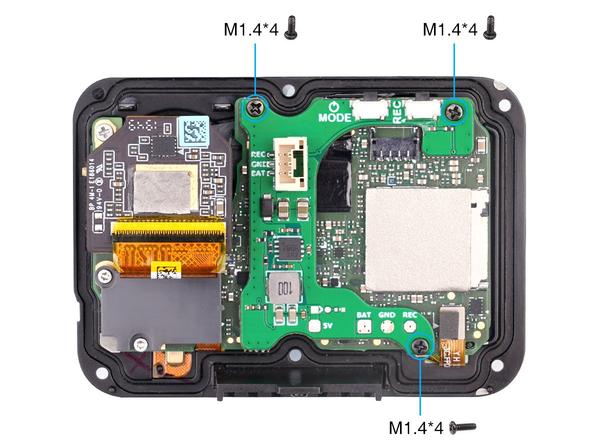

Se sei interessato, consulta il link. Guida allo smontaggio di GoPro HERO8 Black Nota: esegui questa operazione a tuo rischio e pericolo. Perderete la garanzia sulla vostra GoPro e potreste finire per bloccare la videocamera se qualcosa va storto. Questa guida non è autorizzata da GoPro e non si garantisce che la videocamera funzioni in seguito. BETAFPV non sarà responsabile di questa azione. Come montare la scheda BEC in una camera nuda:

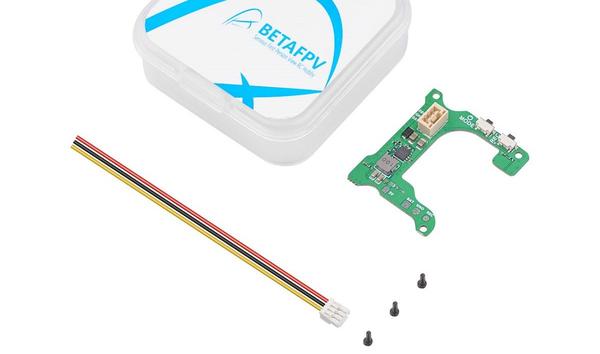

Il pacchetto comprende:
- 1 * Scheda BEC per GoPro HERO8
- 1 * Cavo di alimentazione GH1.25 (80 mm 30 AWG)
- 3 * M1.4 * 4 viti
