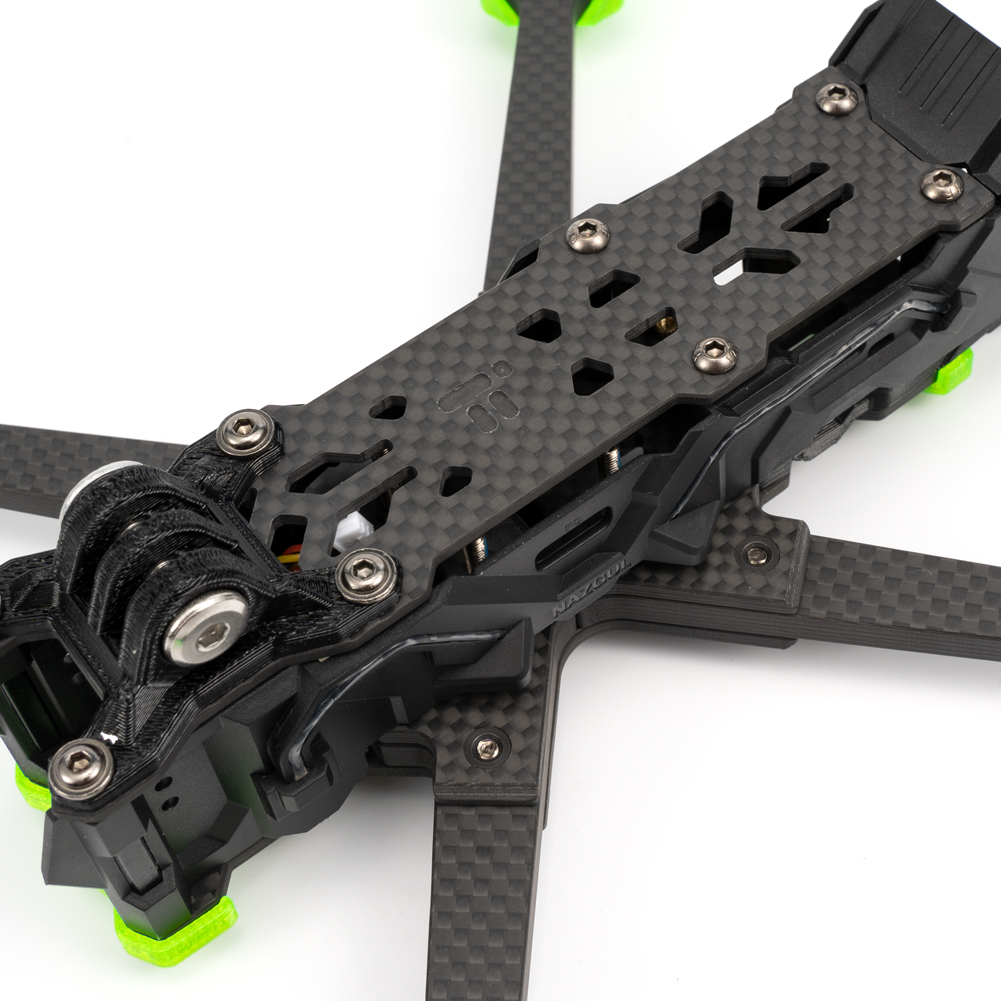

Rahmen iFlight Nazgul Evoque F5X V2

Upgrade von V1 auf V2 für die digitale Übertragung der DJI O3 HD Lufteinheit.

Speziell entwickelter Kühlkörper für DJI O3 Air Unit

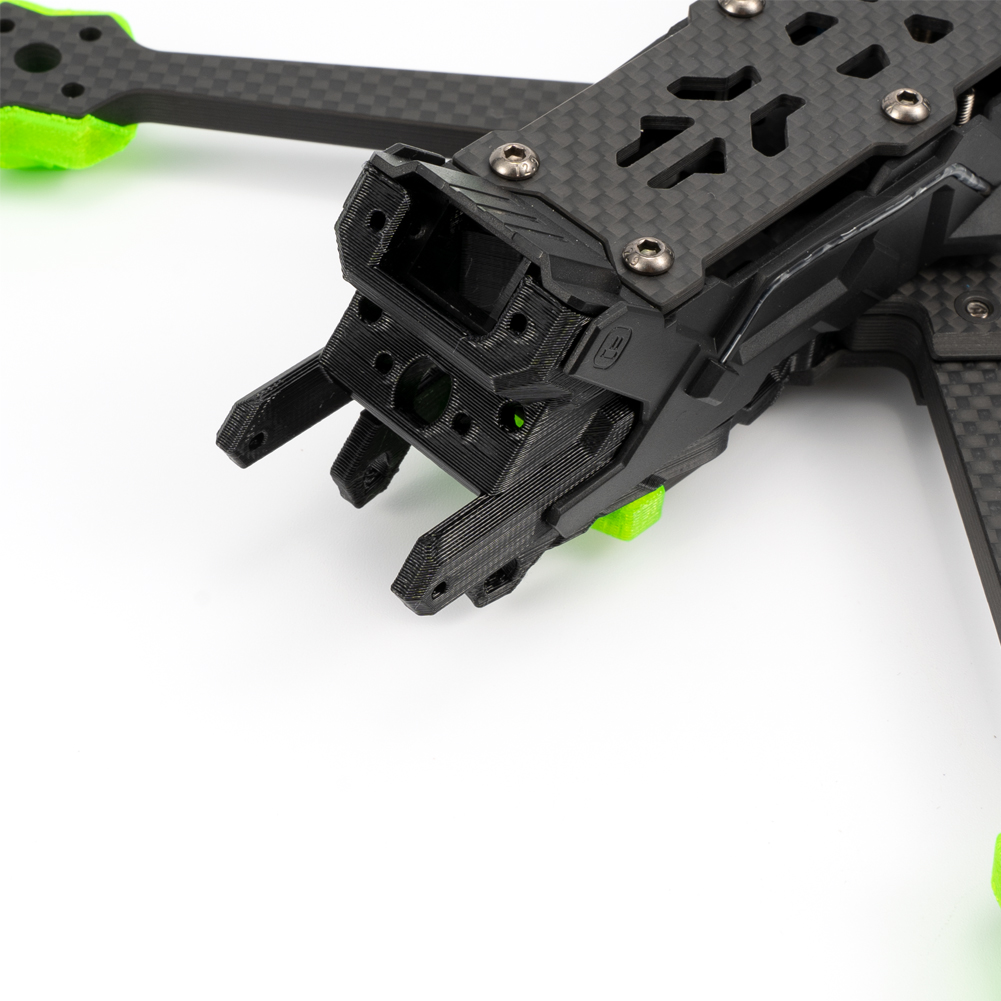

Neue Kamerahalterung für ein größeres Sichtfeld mit TPU-Dämpfungseinsätzen

Neue Seitenteile für die perfekte Anpassung der O3-Lufteinheit an der Rückseite

Neue 5.8G VTX Antenne Dual TPU Halterung

Neueste Nazgul-Rahmen-Upgrades für maximalen Schutz

Optionale Teile zur Auswahl (nicht im Rahmensatz enthalten):

Neuer Anti-Funken-Filter, der schnelle Spannungs- und Stromspitzen beim Anschließen einer Batterie verhindert

Einzigartige DJI VTX TPU-Antenne zur Installation der im DJI O3-Set enthaltenen Originalantenne.

Wenn Sie Ihren Nazgul Evoque F5 V1 mit der DJI O3 Lufteinheit aufrüsten möchten, lesen Sie dies:

– Der Anschluss FC (Flight Controller) an O3 VTX unterscheidet sich von dem früheren Caddx Vista/Polar-Anschluss. Das müssen Sie selbst tun.

– RX (Receiver) Position geändert. Die Länge der Antenne V1 ist 75 mm, V2 ist 220 mm. Das müssen Sie selbst tun.

– Der XT60-Stecker wurde geändert. Sie müssen den V1-Stecker ablöten und den V2-Stecker installieren. Im Lieferumfang des Rahmens enthalten.

– Wenn Sie von F5X V1 zu F5X V2 wechseln, haben alle Motorkabel die gleiche Länge.

– Wenn Sie von F5X V1 auf F5D V2 umsteigen, müssen die hinteren Motorkabel verlängert werden, da Sie die Rahmengeometrie ändern.

– Die TPU-Antenne auf der Rückseite gibt es in 2 Versionen; eine für die originale DJI VTX Einzelantenne oder eine für die Dualantennenkonfiguration. Das Kit enthält eine doppelte TPU-Antenne. Es ist notwendig, 2 LHCP 5.8G Antennen zu installieren.

Register der Änderungen:

13. Dezember 2022: Neue Silikoneinsätze wurden entwickelt, um die TPU-Einsätze zu ersetzen, die die 03-Nocken an den Seitenwänden halten.

Spezifikationen:

Produktname: Rahmensatz für Evoque F5 V2

Rahmen-Radstand: 225 mm (Squashed X) / 223 mm (DeadCat)

Rahmengröße: L258*B199*H25 mm (X abgeflacht) / L190*B136*H36 mm (DeadCat)

Abmessungen des Rahmens: 36 mm

Armstärke: 6 mm.

Dicke der Bodenplatte: 3 mm.

Dicke der Deckplatte: 2 mm

Dicke der Deckplatte: 3 mm

Dicke der Kameraplatte: 3 mm.

Maximale Höhe des Flugpfahls: 22 mm

Maximale Höhe des VTX: 23 mm

Motorhalterung: 16x16mm

Montage des Flugschachtes: 20*20/Φ3mm

VTX-Montage: 25,5*25,5/Φ1,6 mm

Gewicht: 240 Gramm

Packliste:

1 Evoque F5 V2 Rahmensatz.

1 Kühlkörper der O3-Lufteinheit.

2x O3 IPEX auf RP-SMA flexible Antennenanschlüsse O3 IPEX auf RP-SMA

1 x O3 Dual TPU Antenne

1 GoPro TPU-Basishalterung.

1 x Beutel mit Schrauben

4 TPU-Armschützer.

1 TPU-Stoßstange vorne.

1 TPU-Stoßstange hinten.

2 x Anti-Rutsch-Batterie-Pad

2 x Batterieband (20*250mm)
